Hjemmelavede Beadlock fælge

Tilbage til Hjemmelavede Beadlock fælge

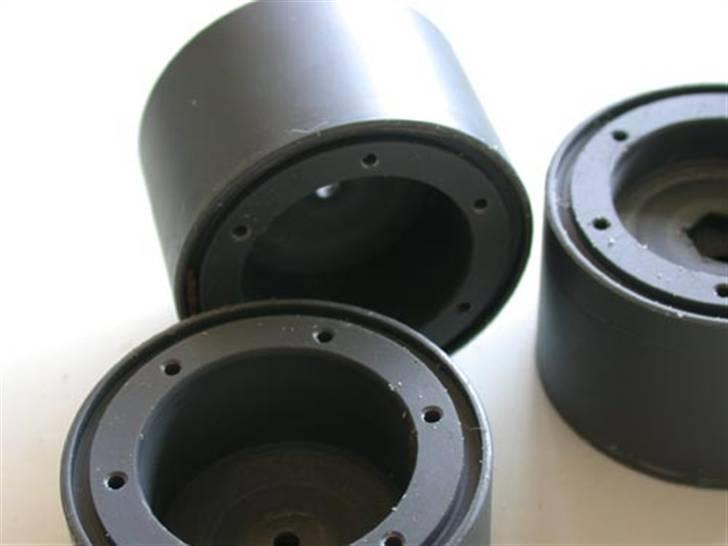

Hjemmelavede Beadlock fælge - Her er mit første rå forsøg på et sæt beadlock fælge. Materialet er ø67 massiv PVC som jeg har fået 2m af forærende da det indeholder støbefejl. Ikke godt nok til produktion men godt nok til mig :-) Jeg har målt lidt på originale fælge, modifiserede fælge og set lidt på tegninger. Derefter blev de designet efter fri fantasi. De er 40mm brede og ø63 for at sikre en kant så dækket ikke forsvinder op når ringen strammes. billede 1

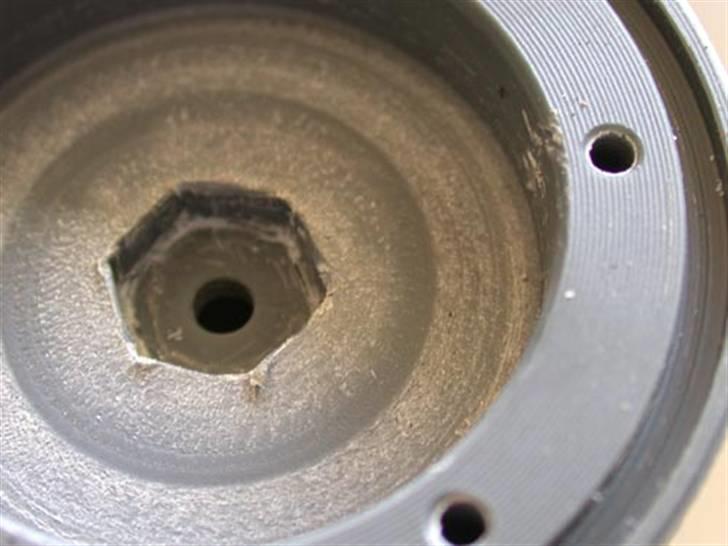

Hjemmelavede Beadlock fælge - Dimensionerne er ø63x40 altså 63mm i diameter og 40mm brede. Jeg har målt lidt på originale fælge, lidt på modifiserede fælge og set en del på tegninger af fælge. Og resultatet er efter fri fantasi. Diameteren er 63mm for at få en kant så dækket ikke kryber op/væk når ringen spændes fast. Rillen til dækket er givet ud fra det dæk jeg målte: 2,5mm dyb og 3mm bred. Egentlig er læben på dækket 2,5mm men det er umuligt at lirke dækket på plads hvis pasningen er 100% (har prøvet!) Indsætningen fra siderne er taget fra en modifiseret WK fælg (det er det eneste jeg havde at måle på), men hvis køretøjets sporvidde skal forøges yderligere så er der 2x15mm at hente hvis indersiden lades plan og alt indsætningen sker fra ydersiden. billede 2

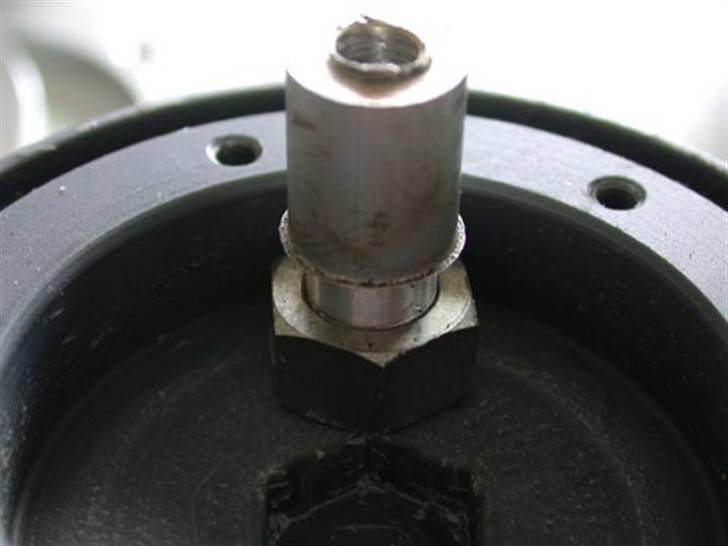

Hjemmelavede Beadlock fælge - Her ses den eneste genistreg i hele projektet! Jeg gik i 2-3 dage og rugede over opgaven som har følgende forudsætninger: Jeg er i besiddelse af drejebænk og søjleboremaskine. Fræser og roterende plan/dele plan er på ønskelisten men sådan kan det jo gå. Derfor er det ikke nemt at lave et pænt 6 kantet hul til medbringeren. En 8mm møtrik er 13mm og hexen er 12mm så lidt håndværk med en fil og vupti. En bid alu blev drejet til fik gevind udvendig og indvendig. Nu kan en skrue isættes fra ydersiden, møtrikken håndstrammes og varmes op med en lille gasbrænder. Når den er varm spændes skruen og en "perfekt" hex er lavet. billede 3

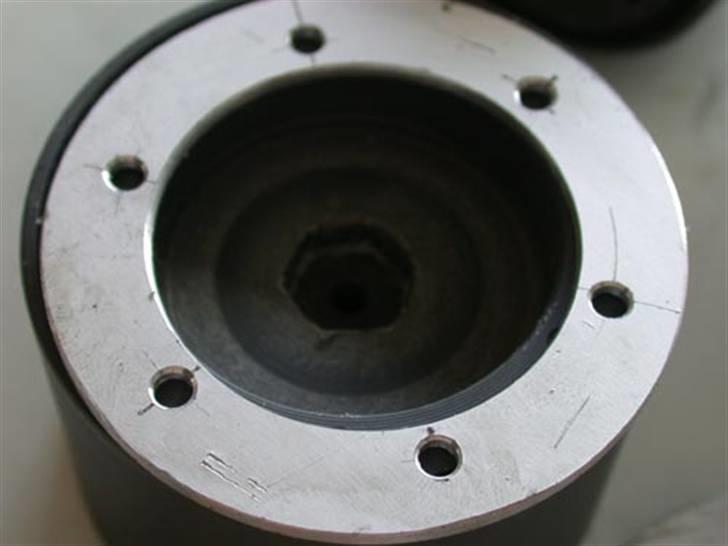

Hjemmelavede Beadlock fælge - Ikke noget opfindsomt i ringene. 2mm aluplade et 67mm hulbor og 20 minutter senere er der 8 råemner. Drejet af på begge sider og rejfet. Her kommer den med deleplanet og bider mig i röuen igen :-( Hvad gør en kog mand så? Jeg ved det ikke men jeg spændte en skive op i 3-kloen. Med en klods som anlæg mellem en af kæberne og vangen kunne jeg køre stålet over skiven med tværslæden. Gentag 3 gange og vupti så er der delt for 6 skruer helt perfekt. Resten er opmåling så skruerne får mest muligt materiale på hver side i fælgen. billede 4

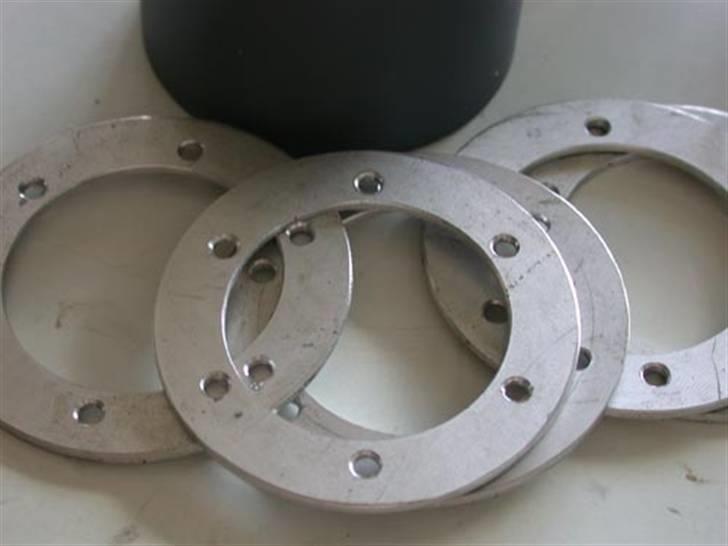

Hjemmelavede Beadlock fælge - Jeg lavede 1 original ring som alle andre er boret efter også fælgene. Dermed er det ligegyldigt hvis der er en lille målefejl, den vil være lige stor på alle tingene og alt passer sammen med alt. billede 5

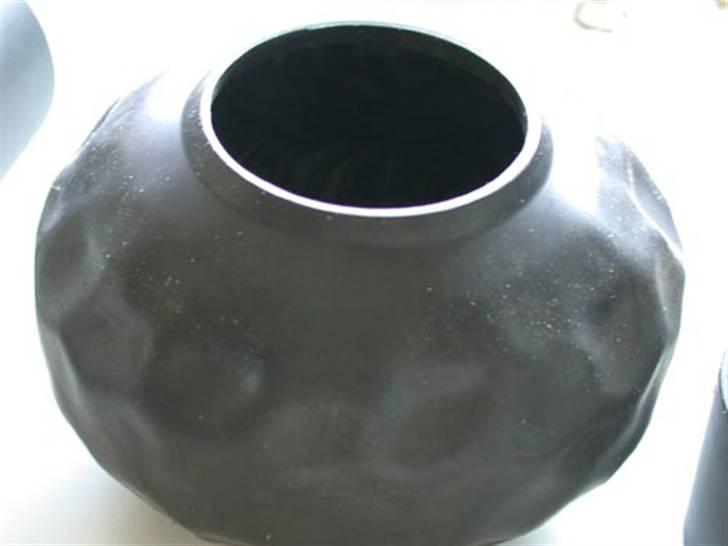

Hjemmelavede Beadlock fælge - Her ses læben på indersiden af dækket. Det er den der skal klemmes fast i rillen i fælgen. billede 6

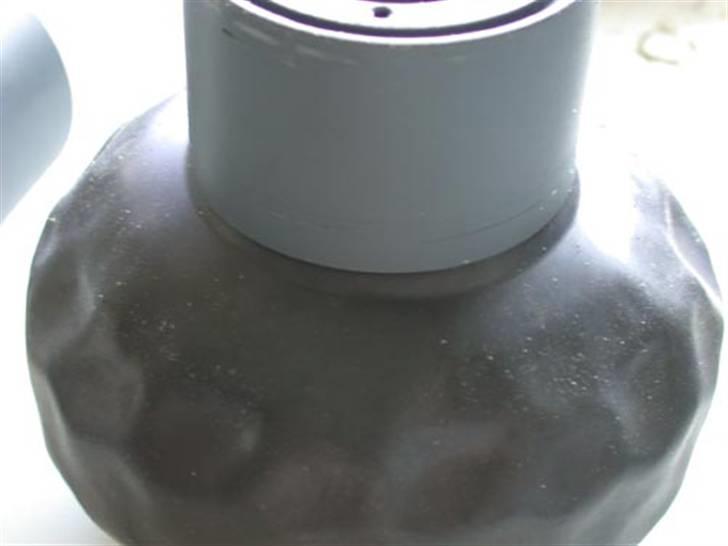

Hjemmelavede Beadlock fælge - Her ses hvordan fælg og dæk passer i forhold til hinanden. billede 7
