Multirotor Scratch build [Brændt] [Tidl. RC-enhed] 2013
1.563 visninger
|
Oprettet:

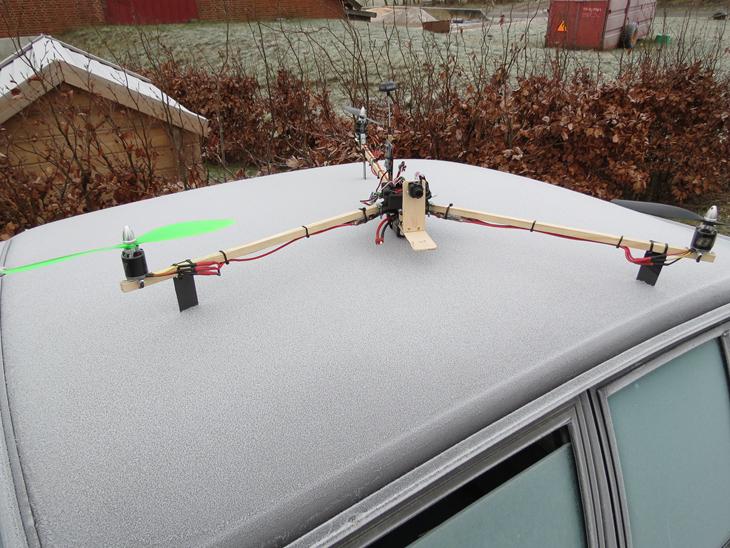

Multirotor Scratch build [Brændt]
Årgang:
2013
Drivkraft:
Elektronik.:
KK version 2.0 board med LCD skærm ver.1,5 firmware
Turnigy F Blue series 20A ESC'ere (3x) flashed med SimonK firmware.
NMT Propdrive 28-36 750 KV BL motorer (3x) 350 Watt pr. stk.
NMT Alu prop mount med Alu spinner's (3x)
Bluebird BMS-385DMAX servo for Yaw kontrol
Setup giver 217 Watt og 18 Amp maximalt. Målt effekt.
Frame.:
Carbon plade 1,5 mm
12x12 mm fyrretræs arme (3x)
Scratch build Yaw mekanik af noget RC styretøjs dele.
Carbon landing struts. (3x)
3,5 mm plywood i hobby grade, til batterimontering og
Kamera platform ophængt i gummi hjemmebygget dæmpnings system (ver. 1.0)
Propeller. 11 x 4,7 - 10 x 4,7 - 9 x 4,7 alt efter opgave og vejr.
KK version 2.0 board med LCD skærm ver.1,5 firmware
Turnigy F Blue series 20A ESC'ere (3x) flashed med SimonK firmware.
NMT Propdrive 28-36 750 KV BL motorer (3x) 350 Watt pr. stk.
NMT Alu prop mount med Alu spinner's (3x)
Bluebird BMS-385DMAX servo for Yaw kontrol
Setup giver 217 Watt og 18 Amp maximalt. Målt effekt.
Frame.:
Carbon plade 1,5 mm
12x12 mm fyrretræs arme (3x)
Scratch build Yaw mekanik af noget RC styretøjs dele.
Carbon landing struts. (3x)
3,5 mm plywood i hobby grade, til batterimontering og
Kamera platform ophængt i gummi hjemmebygget dæmpnings system (ver. 1.0)
Propeller. 11 x 4,7 - 10 x 4,7 - 9 x 4,7 alt efter opgave og vejr.
Topfart
Who cares...
Størrelse
480 mm arme
Ø ca 760 mm
Ø ca 760 mm
Vægt
1132 gram komplet med ALT.
Ekstraudstyr
Fat Shark FPV udstyr
GoPro Hero 3
GoPro Hero 3
Bemærkninger
Alt er gennemtænkt, og 100% scratch bygget. (Se mit fotoalbum for bygge processen.)
Carbonplade til rammen og beslag er skåret ud med en Dremel.
Den har altså kun kostet mig 1/2 af hvad en AR Parrot Drone 2,0 koster... NICE! (Naturligvis UDEN prisen på FPV og GoPro!!!)
Og den flyver meget meget bedre, har en meget større range og er meget mere stabil.
Intet slår følelsen af selv at have lavet alting, og at det bare virker.
Det er en FED fornemmelse.
Carbonplade til rammen og beslag er skåret ud med en Dremel.
Den har altså kun kostet mig 1/2 af hvad en AR Parrot Drone 2,0 koster... NICE! (Naturligvis UDEN prisen på FPV og GoPro!!!)
Og den flyver meget meget bedre, har en meget større range og er meget mere stabil.
Intet slår følelsen af selv at have lavet alting, og at det bare virker.
Det er en FED fornemmelse.
Multirotor Scratch build [Brændt]
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
Denne flyver stadig, stadig samme carbon frame plader, stadig samme tilt mekanisme til hale motor, stadig samme ESC'ere, stadig samme motorer, dog nu med en APM 2,5 og noget opgraderet FPV...
Eneste der egentligt er skiftet er armene og propellerne.
okt 2009
Følger: 9 Følgere: 8 Emner: 13 Svar: 189
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
Du finder delene her. http://www.hobbyking.com/hobbyking/store/uh_viewitem.asp?idproduct=8432&aff=61689
Og der er en mega god byggevejledning her. http://rcexplorer.se/projects/2011/09/the-tricopter-v2-5/
okt 2009
Følger: 9 Følgere: 8 Emner: 13 Svar: 189
Det smarte motor holder vippe beslag, du har på 2. sidste billede.
Hvor kan man købe det?
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
Men de er ikke i nærheden af at være lige så svære som en 3D helikopter ligesom T-Rex 450 og lignende.
Det der er det sværeste er at se hvilken vej den vender, når den kommer noget på afstand.
Men det er et tilvænnings spørgsmål.
Tri er lidt mere kompliceret end en quad, og prismæssigt ender de samme sted.
Yaw kontrollen er dog klart bedst på en tri.
Der er mange for og imod.
Quad'en er sommetider mere stabil, kommer igen an på størrelsen.
Men komplet byggevejledning findes på rcexplorer.se.
nov 2004
Følger: 4 Følgere: 49 Emner: 1 Svar: 5
Jeg har ladet mig fortælle at Tricopters skulle være lettere at flyve og også at de er mere stabile end Quadcopters? er det helt ved siden af?
Kunne sgu godt finde på at bestille det hele hjem og gå i krig
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
Jamen det er esimpelt spørgsmål.
KK2 board $29.99
NTM Prop Drive 2836 750KV $15.99 X 3
NTM Adaptor kit $1.89 x 3
Hobby King 20A ESC 3A UBEC $6.97 x 3
BMS-385DMAX Digital Servo (Metal Gear) 4.2kg / .15sec / 16.5g $20.48
Slow Fly Electric Prop 11x4.7SF RH Rotation (4 pc) $3.94
Slow Fly Electric Prop 11x4.7SF Normal Rotation (4 pc) $3.94
Carbon Fiber Sheet 1.5mm*300mm*150mm $13.88
Diverse ledning, heatshrink skruer osv. $10
I alt. $156.78
Og omregnet idag 934,-
Dertil kommer porto.
Alt er købt hos HK.
Så det er noget billigere end at købe en ARdrone2,0, som iøvrigt kun har en rækkevidde på 30-50 meter.
Min rækker med Spektrum AR6115e omkring 1 km.
nov 2004
Følger: 4 Følgere: 49 Emner: 1 Svar: 5
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
http://youtu.be/ytbGv5EqSJU
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
Men jeg har et sæt OSD som kommer på, nu, med GPS. Kittet er fra AOE.
Men nyt FPV grej er på vej, med en rigtig god OSD fra Ez. sammen med noget antenne telemetri også fra Ez.
Det gør at så længe videosignalet sendes fra flyveren/tri-copteren eller... Så kan man finde den igen via dette signal.
En almindelig GPS tracker vil dog lave en masse mere signal i og omkring bade udstyr til video og kontrol signaler. Så en sådan er udelukket på en FPV'er da den kraftigt nedsætter rækkevidden på de andre signaler.
nov 2006
Følger: 107 Følgere: 202 RC-enheder: 46 Annoncer: 16 Emner: 108 Svar: 3.297
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
http://www.rcgalleri.dk/fotoalbum/diverse_rc/23275-styrt_med_tri_copter
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
Jeg tager det nu roligt.
Skaderne ser ud til at være i omegnen af 17,95 for pind + et nyt LiPo, en spironet antenne og noget krympelfex (pga rengøring for fugt) samt nye strips.
nov 2006
Følger: 107 Følgere: 202 RC-enheder: 46 Annoncer: 16 Emner: 108 Svar: 3.297
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
Den har så været "Lost" siden søndag. Vinden tog den, og sne kaos gjorde det noget nær umuligt at finde den igen.
Men idag havde jeg held med eftersøgningen.
Men en gennemgang af den, efter et hårdt (Meget hårdt endda) impact, så er den formodentligt flyveklar igen i næsten uge.
Kræver en ny propel. (Kun 1!) og muligvis en ny Lipo (Den er 100% afladet.) og ja, så 3 nye arme, men det er da det mindste problem.
Det er en "Tank", og den er åbenbart SINDSYGT robust.
Nu er der så bare lidt elektronik til tørre...
jul 2012
Følger: 3 Følgere: 3 RC-enheder: 15 Emner: 23 Svar: 117
Har et OSD system fra AOE med GPS og RSSI og overvågning af 2 batteri kanaler.
Men skulle lige have den testet.
Nu skal man så til det sjove, at bruge den.
